Austauschbarer C&Z-Purlin, der Maschinen-Selbstaustausch-schnelle Änderung bildet

Produktdetails:
Herkunftsort: China
Markenname: NKH MACHINERY
Zertifizierung: CE/SONCAP/CSA
Modellnummer: C/Z100-300
Zahlung und Versand AGB:
Min Bestellmenge: 1 EINHEIT
Preis: negotiation
Verpackung Informationen: NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 20/40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSC
Lieferzeit: 40 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 10 UNITS/MONTH

Detailinformationen

Name: C und z-Purlin-Maschine Rollen-Material: GCr15, Wärmebehandlung, hartes Chrom coated/Cr12, Wärmebehandlung
Rohstoff: GI-Blätter, G350 Ausschnittblattmaterial: Cr12, Wärmebehandlung
Garantie: 12 Monate Wellen-Durchmesser: 75mm
Markieren:

Purlin

,

der Maschine herstellt

Produkt-Beschreibung

C/ Z-Austausch Purlinrolle, die Maschine, Selbstaustausch, schnelle Änderung, austauschbar bildet



Schnelles Detail:

  1. Stärke: 1.5mm-3.0mm
  2. Material: GI-Blätter, 245Mpa
  3. Materielles Gewicht: 5Mt
  4. Innerer Durchmesser der Spule: 510mm
  5. Gefahrene Weise: durch 15kw*2 gefahren Motor
  6. Ausschnittweise: durch den Halt, zum des Entwurfs zu schneiden
  7. Ausschnitttoleranz: ±1mm

Anwendung:

Heutzutage gibt es die c-/zpurlinrolle, die Maschinen bildet, die automatische Änderung die Größen von c- und z-Stahlpurlins schnell (mehr an austauschbarem c-/zpurlin rol, das macine bildet).

Mit traditionellem c-/zpurlin die Rolle verglichen, die Maschinen bildet, funktioniert eine austauschbare Maschinendose viel leistungsfähigeres, da es nur 10 Minuten höchstens dauert, um z-Stahlpurlins einer anderen Größe zu produzieren. Im Allgemeinen besteht eine z-Stahlprofilkanalrolle, die Maschine bildet normalerweise, aus einer manuellen Dewirbelmaschine und zieht Führer mit dem Planieren des Gerätes, hydraulische lochende Werkzeuge, die Rolle, die Teil darstellen, hydraulischen Ausschnitt, Kraftübertragungssystem, einen PLC-Schaltschrank, eine Hydraulikölpumpe und Durchbruchtabellen ein.



Maschinenliste:

  1. Hydraulische De-Wirbelmaschine
  2. Vor-Planieren des Gerätes
  3. Hydraulisches vorlochendes Gerät
  4. Rolle, die automatisch Maschine mit Größenänderung bildet
  5. Hydraulisches nach- Schnittgerät
  6. Lassen Sie heraus Tabelle laufen
  7. Plc-Kontrollsysteme

Beschreibung/technische Parameterdetails der kompletten Linie:

  • 5TX600mm hydraulische UNO-Wirbelmaschine oder manuelle Dewirbelmaschine

UNO-betrieben; Last capacity= MAX.5Ton

Hydrauliksystem, zum des inneren Lochs der Spule, Pumpenmotor zu erweitern: 3KW

Spule inner-diameter=510+/-30mm

Spule Width= MAX.600mm

Dornrotation: Entwurfsart

  • Vor-Planieren des Gerätes

Vor-stufiges Gerät mit 4 über 3 Wellen, zum des Spule-Satzes zu entfernen

Teilen Sie den gleichen Motor mit der ehemaligen Rolle

  • Hydraulisches Vorlochen/vores-schneidend Gerät

Anteil an der gleichen hydraulischen Gruppe mit Postenschnitt

Vor-scherendes Gerät, zum das erste/das Ende der Stückblätter der Spule zu schneiden

Zum Durchschlag unterhalb der Löcher

Sondern Sie die gekerbten oder runden Löcher auf Netz aus

Doppelschlitz- oder runde Löcher auf Netz

Sondern Sie die gekerbten oder runden Löcher auf Flansch auf jeder Seite aus

  • Rollen Sie, Maschinendetails als Tabelle unten bildend:
Passende Rolle, die Material bildet galvanisiertes Stahlblech
Stärke 1.5-3.0mm
Wagen-Feldentwurf Stand-Rahmen-deisgn
Rolle, die Stadien bildet 15 Stadien
Rollenmaterial Cr12, Wärmebehandlung
Wellen-Durchmesser Φ75mm
Hauptleistungsstärke 22Kw
Produktionsgeschwindigkeit 12m/min
Elektrische Spannungs-Standard 380V/50Hz/3PH oder als Antrag
Bedeutende Farbe der Maschine gemalt RAL 5015 (Blau) oder als Antrag



  • Hydraulisches Nach-geschnittenes Gerät

Hydraulische Gruppe: 11KW

Stoppen Sie, um Entwurf zu schneiden

Es gibt nach Abkürzung überschüssig

Der ganzer Größenanteil an der gleichen hydraulischen Gruppe

Ausschnittmaterial: Cr12, Wärmebehandlung



  • Plc-Kontrollsystem

Steuern Sie die Quantität u. die Schneidlänge automatisch

Kombiniert mit: Siemens-Marke PLC und Touch Screen

Schneider-Marke Inverter-, Omron-Kodierer, usw.

Schnitt-zu-langes tolerance≤±1mm

Steuerspannung 24V

  • Produkt-Gestell 4 Meter lang, gerollte Art

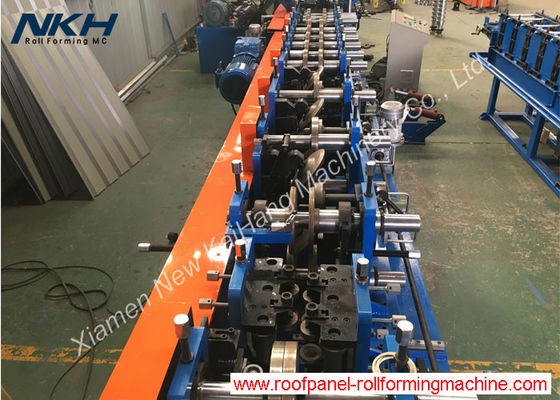

Profil-Zeichnungs-/Plan-/Ausrüstungsreferenzbilder:



Austauschbarer C&Z-Purlin, der Maschinen-Selbstaustausch-schnelle Änderung bildet 0
