Startseite ProdukteDachplatte ProfiliermaschineDoppelrollformmaschine Doppelschicht-Rollformmaschine Eine Maschine mit zwei Profilen

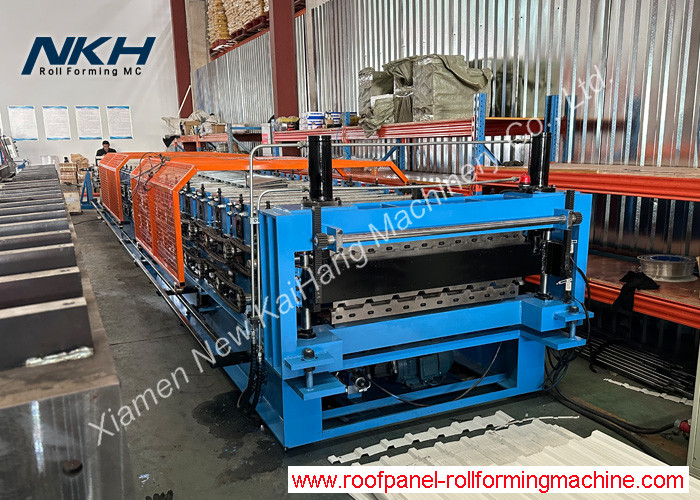

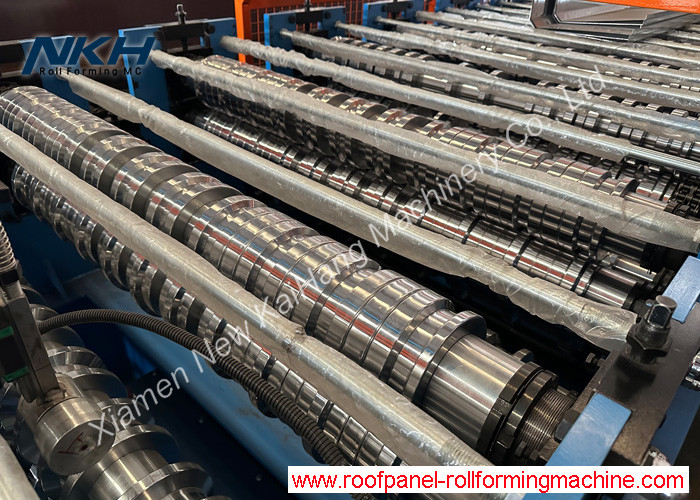

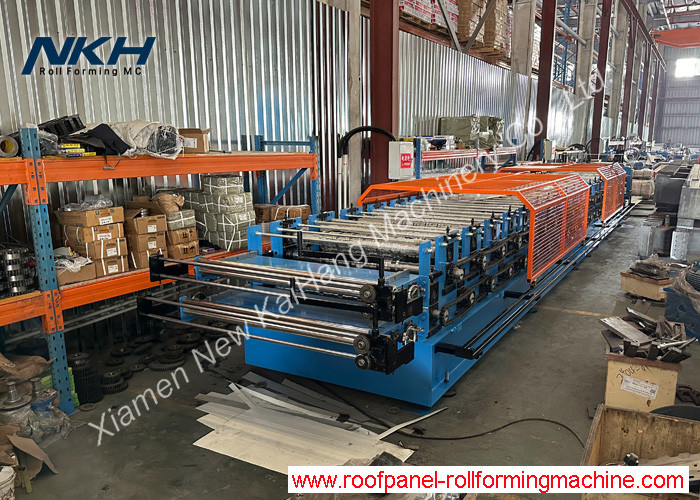

Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles
Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles Dual Roll Forming Machine Double layers Roll Forming Machine One machine with two profiles

Doppelrollformmaschine Doppelschicht-Rollformmaschine Eine Maschine mit zwei Profilen

Produktdetails:
Herkunftsort: aus China
Markenname: NKH MACHINERY
Zertifizierung: CE/SONCAP/CSA
Modellnummer: Roofing&Cladding
Zahlung und Versand AGB:
Min Bestellmenge: 1 Einheit
Preis: Verhandlungsfähig
Verpackung Informationen: NACKTE FRACHTEN FÜR DIE ROLLE EHEMALIG MIT SCHNEIDER IN 40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSCHRA
Lieferzeit: 90 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 10 Einheiten/Monat
Kontakt

Detailinformationen
Name: Doppelschicht, die Maschine bildet Gewicht: 5 t
Steuerungssystem: PLC-Steuerungssystem Rohstoffe: PPGI/Galvanized/Alu-Zinc/PPGL Blätter, G245-550
Werkstoff der Welle: Hohe Qualität No.45 schmiedete Material für Walzen: 45# Stahl
Ausschnittblattmaterial: Cr12, Wärmebehandlung
Hervorheben:

Maschine zur Zwei-Roll-Formung

,

Doppelschicht-Rollformmaschine

Produkt-Beschreibung

Doppelrollformmaschine Doppelschicht-Rollformmaschine Eine Maschine mit zwei Profilen 0
Doppelschichtwalzmaschine, Walzformmaschine mit Werkzeug, Ppl-Rollformmaschine

Schnelle Einzelheiten:

  1. Dicke: 0,4-0,8 mm
  2. Material: G550/G350, vorgefärbte Blätter
  3. Eingangsbreite: 1250 mm

Maschinenliste:

  1. Hydraulischer Abwickler
  2. Doppelschicht-Rollform
  3. Zwei Sätze hydraulischer Schneidvorrichtungen
  4. Auslauftisch oder automatische Stapelvorrichtung
  5. Siemens PLC und IOP/Touchscreen, Wechselrichter der Marke Schneider

Beschreibung/technische Parameter der kompletten Linie:

  • 5TX1250mm Hydraulischer Entwickler mit Spulenwagen

Hydraulisches System zur Ausdehnung des inneren Lochs der Spule, Pumpemotor: 3 kW
Spirale Innendurchmesser = 510±30 mm
Ladekapazität: max. 5 Tonnen, Spulenbreite max. 1250 mm
Taper Keil erweitern Typ
Antriebsmotor zur Drehung der Spule, 3 kW, manuelle Frequenzgeschwindigkeitsregelung
Andere Konstruktion wie Schnubberarm/Stützarm/Spulenwagen auf Anfrage

  • Eintrittsrolle und manuelle Vorschereinrichtung

Zwei Sätze von Vorschereinrichtungen
nur das Ende des letzten Blattes abzuschneiden
Arbeitsdicke: max. 0,8 mm

  • Rollenformmaschine mit Schnittdetails wie in der nachstehenden Tabelle:
geeignetes RollenformmaterialStahlbleche aus Farbstahl oder galvanisierter Stahlbleche
Stärke00,4 mm bis 0,8 mm
Breite des Spulenanschlusses1250 mm
Konstruktion des FahrzeugrahmensWandplatten-Rahmen-Design, zwei Schichten
Rollenformstufen20/20 Stufen zum Beispiel
Material der Walze

45# Stahl, CNC-Drehmaschinen, hartchrombeschichtet
Option: mit Wärmebehandlung der Walzen

SchachtendurchmesserΦ75 mm
Hauptmotorleistung5.5 kW mit Reduktor
Geschwindigkeit der Rollenformung15-20m/min (höhere Geschwindigkeit ist verfügbar, abhängig von der vom Käufer geforderten Spezifikation)
Hydraulische Gruppenleistung4.0 kW oder 5,5 kW
Material des SchneidersCr12, Hörbehandlung/Cr12Mov, Wärmebehandlung
Elektrische Spannungsnorm380V/50Hz/3PH oder nach Maßgabe
Hauptfarbe der MaschineRAL 5015 (blau) oder nach Maßgabe der Anforderungen
  • PLC-Steuerungssystem

PLC der Marke Siemens und Touchscreen, Schneider/Shihlin/Delta Inverter der Marke Omron

Toleranz für die Schnittlänge≤±1 mm

Steuerungsspannung 24V

  • Produktregal ohne Stromversorgung, 3 Einheiten

Anwendung:

Eine Doppelblatt-Rollformmaschine besteht in der Regel aus einem Entwickler, zwei Eintrittszufuhrleitern mit optionalem Eintrittsscheren, zwei Rollformsystemen,ein Schneidrahmen mit zwei Schneidmaschinen (ein hydraulisches Pressen ist vorhanden, solange diese zweistufige Rollenformmaschine zur Herstellung von Metallglasdachfliesen ausgelegt ist)Eine hydraulische De-Coiler und eine automatische Stapelmaschine sind für diese Doppelschicht-Rollformmaschine nach Maßgabe der Anforderungen optional.Für europäische Kunden, gibt es Sicherheitsdeckel sowie ein CE-Kennzeichen auf der Maschine.

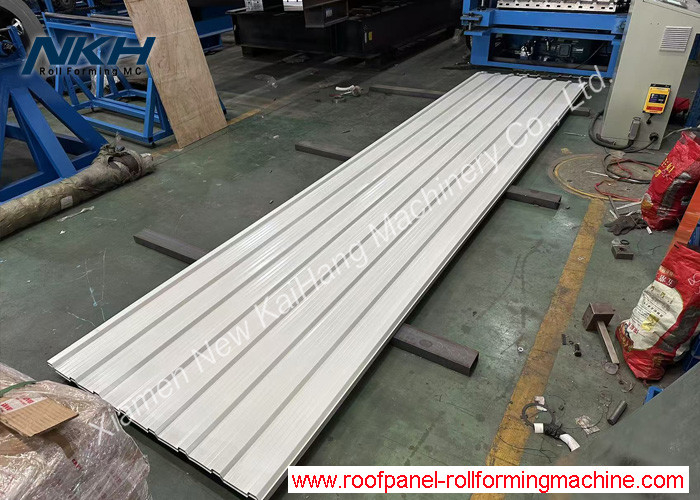

Profilzeichnung/Layout/Referenzbilder der Ausrüstung:
Doppelrollformmaschine Doppelschicht-Rollformmaschine Eine Maschine mit zwei Profilen 1
