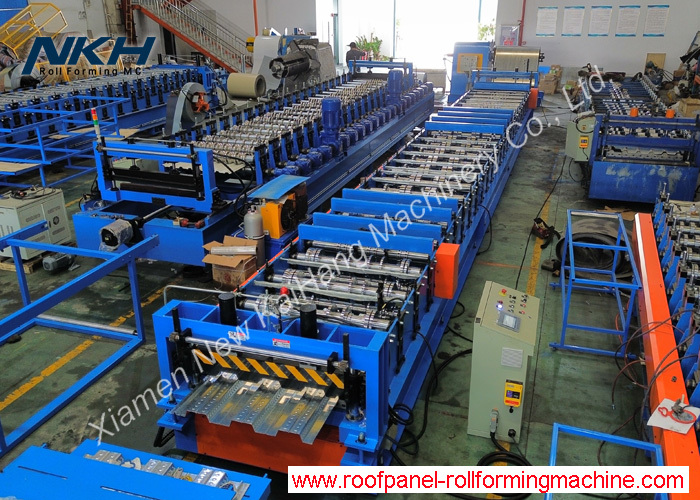

YX54-321-960 Deck Roll Forming Machine Metalldeckplatte für den Stahlbau

Produkt-Beschreibung

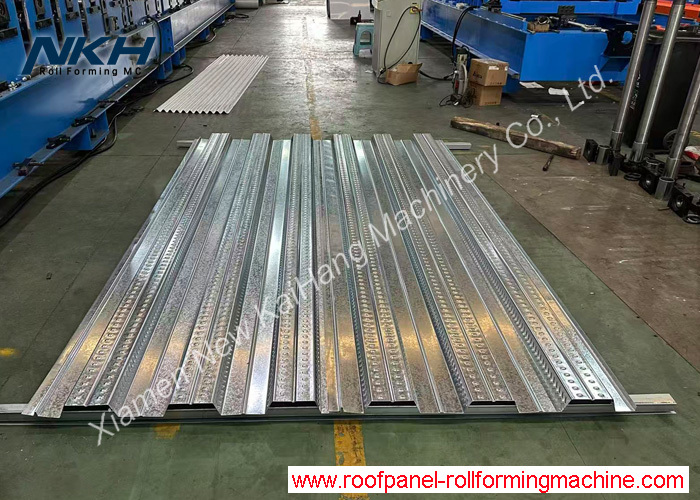

Maschine zur Rollenformung von Metallböden, 54 mm hohe Rippe, Verbundmetalldeckplatte

Schnelle Einzelheiten:

1. Dicke: 0,8-1,2 mm
2. Material: Verzinkte Bleche, G350-550
3. Spulenbreite: 1219/1250 mm
4. Wirksame Breite: 960 mm
5. Materialgewicht: 5 t, 6 t, 7 t, 8 t, 10 t
6. Innerer Durchmesser der Spule: 510 mm +/- +30 mm
7. Antrieb: mit einem angetriebenen Motor

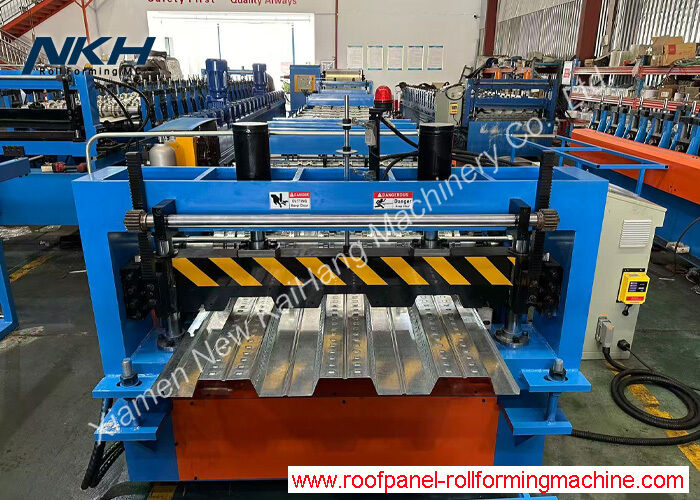

8. Schneidweise: nach hydraulischer Gruppe
9. Schnittentoleranz: ±1 mm

Anwendung:

Stahldachdeck: Die Stahldachdecks werden im Allgemeinen für den Bau von schrägen, flachen oder geschwungenen Dachdecken auf fast allen Arten von Gebäuden hergestellt.
Verbundmetalldeck: Die Verbundmetalldecks haben Reliefs in den vertikalen Rippen, die so ausgelegt sind, dass sie sich mit Betonplatten verzahnen.Schaffung einer Stahlbetonplatte zur Entwicklung eines Verbundbodensystems.
Metalldeck: Metalldecks werden auch im Bodenbau als dauerhafte Stahlbasis für gegossenen Stahlbetonbodenplatten hergestellt und weit verbreitet.
Architekturdeck: Diese Art von Stahldeck bietet Architekten und Ingenieuren die Möglichkeit, erstaunliche Entwürfe für markante und geräumige Innenräume zu schaffen.sowie dramatische und leistungsstarke Außenbilder.
Brückendeck: Wenn auf einer Brücke in geeigneten Mittepunkten Hauptbalken angebracht sind, können Stahlbalken ohne zusätzliche Stützpunkte über die Balken gelegt werden.geeignet für Neubau und Brückenrehabilitation.

Beschreibung/technische Parameter der kompletten Linie:

• 5TX1250mm Hydraulischer Abwickler mit/ohne Spulenwagen

Ausdehnungssystem nach hydraulischer Gruppe, Pumpenmotor: 3 kW

Antriebsmotor zur Steuerung der Spule, Motor: 3 kW

Spirale Innendurchmesser = 510+/-30 mm

Spulenbreite = max.1250 mm

Taper Keil erweitern Typ

Lastkapazität = max. 5 Tonnen

Schnubberarme nach Bestellung pneumatisch oder hydraulisch

Die Spulenwagen enthalten oder nicht enthalten je nach Bestellung

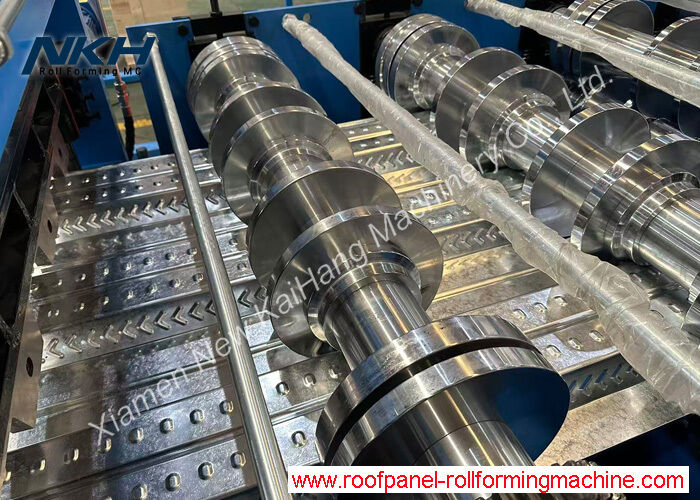

• Rollenformmaschine mit Schnittdetails wie in der nachstehenden Tabelle:

• PLC-Steuerungssystem

PLC der Marke Siemens und Touchscreen, Schneider/Shihlin/Delta Inverter der Marke Omron

Toleranz für die Schnittlänge≤±1 mm

Steuerungsspannung 24V

Niederspannungselemente der Marke Schneider

• Produktregal ohne Stromversorgung, 3 Einheiten
