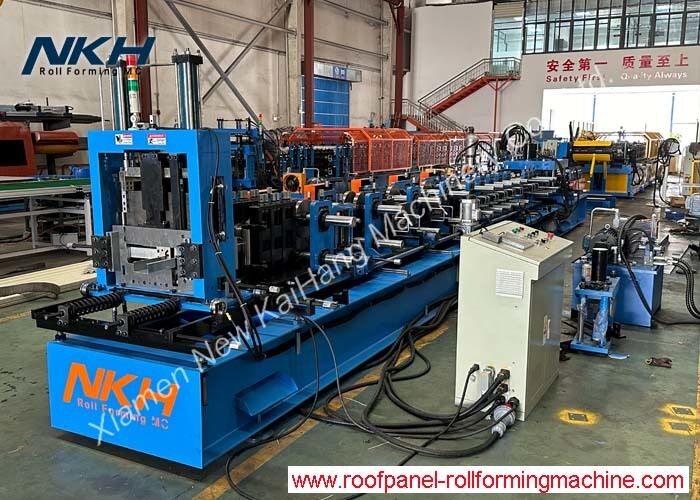

C/ Z Austauschmaschine für die Verformung von Rollen, automatischer Austausch, schneller Austausch, austauschbar
Schnelle Einzelheiten:
- Dicke: 1,5 mm bis 3,0 mm
- Material: G.I.-Blätter, 245 MPa
- Schneidweise: durch Anschluss an die Schneidgestaltung
- Schnittentoleranz: ±1 mm
Anwendung:
Heutzutage gibt es C/z-Rollformmaschinen, die automatisch die Größen von C- und Z-Rollformmaschinen schnell ändern (mehr bei austauschbaren C/z-Rollformmaschinen).
Im Vergleich zu herkömmlichen C/Z-Rollformmaschinen kann eine austauschbare Maschine wesentlich effizienter arbeiten.Da es maximal nur 10 Minuten dauert, um Z-Stahl-Purlins unterschiedlicher Größe herzustellenEine Z-Abschnitts-Rollformmaschine besteht in der Regel aus einem manuellen Entwickler, einem Fütterungsleitfaden mit Nivellierungsvorrichtung, hydraulischen Stanzwerkzeugen, einem Rollenformteil, einem hydraulischen Schneidwerkzeug,Übertragungssystem, eine Steuerungskammer, eine hydraulische Ölpumpe und Auslauftische.
Maschinenliste:
- Hydraulischer Abwickler
- Vornivelliervorrichtung
- Hydraulische Vorpunktionsvorrichtung
- Rollenformmaschine mit automatischem Größenwechsel
- Hydraulische Nachschnittvorrichtung
- Es ist ausgegangen.
- Steuerungssysteme für SPS
Beschreibung/Technische Parameter der kompletten Linie:
- 5TX600mm Hydraulischer Entwickler oder manueller Entwickler
Nicht angetrieben; Lastkapazität = MAX.5 Tonnen
Hydraulisches System zur Ausdehnung des inneren Lochs der Spule, Pumpenmotor: 3 kW
Innerer Durchmesser der Spule = 510+/-30 mm
Spulenbreite = MAX.600 mm
Rotation der Mandel: Entwurf
- Vornivellierungsvorrichtung
Vor-Ebeneinrichtung mit 4 über 3 Wellen zur Entfernung des Spulen-Sets
Teilen Sie den gleichen Motor mit dem Rollen früher
- Hydraulische Vorstrich-/Vorschnittvorrichtung
Anteil an derselben hydraulischen Gruppe mit Postschnitt
Vorschereinrichtung zum Schneiden der ersten/endgültigen Stückblätter der Spirale
Um unter den Löchern zu schlagen
- Einfach geschlitzte oder runde Löcher auf einem Web
- Doppelschlitze oder runde Löcher auf einem Netz
- Einfach geschlitzte oder runde Löcher auf der Flansche auf jeder Seite
- Einzelheiten der Rollenformmaschine wie in der folgenden Tabelle:
| geeignetes Rollenformmaterial |
Verzinktes Stahlblech |
| Stärke |
10,5-3,0 mm |
| Konstruktion des Fahrzeugrahmens |
Stand-Frame-Design |
| Rollenformstufen |
15 Stufen |
| Material für Walzen |
Cr12, Wärmebehandlung |
| Schachtendurchmesser |
Φ75 mm |
| Hauptmotorleistung |
22 kW |
| Produktionsgeschwindigkeit |
12 m/min |
| Elektrische Spannungsnorm |
380V/50Hz/3PH oder auf Anfrage |
| Hauptfarbe der Maschinenfarbe |
RAL 5015 (blau) oder auf Anfrage |
- Hydraulische Nachschnittvorrichtung
Hydraulische Gruppe: 11 kW
Halt, um das Design zu schneiden.
Es gibt Abfälle nach dem Abschneiden.
Alle Größen gehören zur gleichen Hydraulikgruppe
Schneidmaterial: Cr12, Wärmebehandlung
Steuerung der Menge & Schneidlänge automatisch
Kombiniert mit: PLC der Marke Siemens und Touchscreen
Schneider-Inverter, Omron-Coder usw.
Toleranz für die Schnittlänge≤±1 mm
Steuerungsspannung 24V
- Produktregal 4 Meter lang, gewalzt

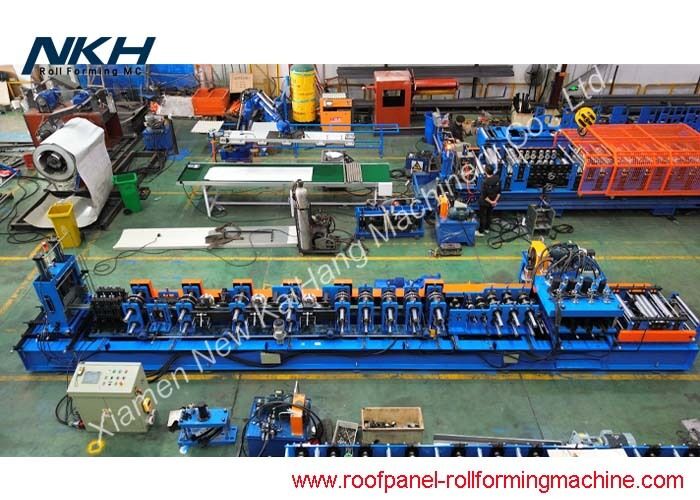

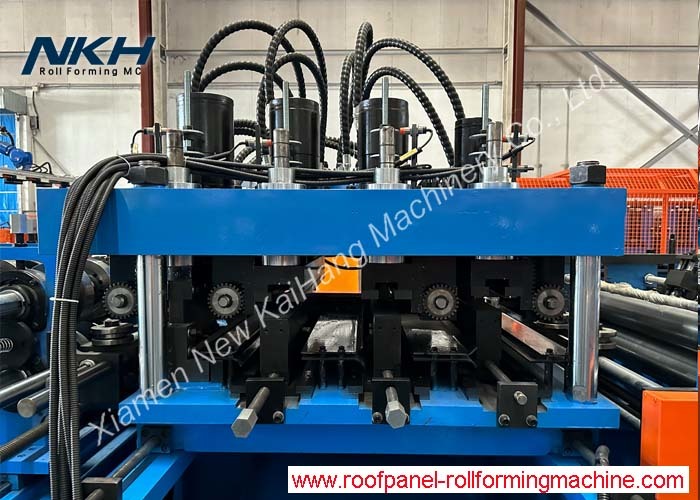

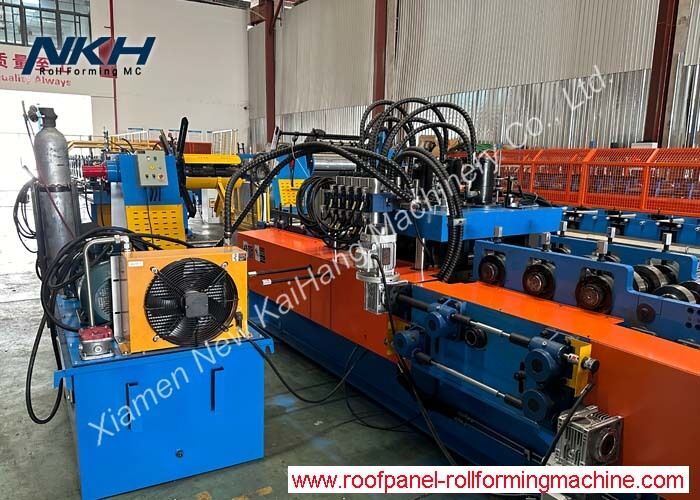

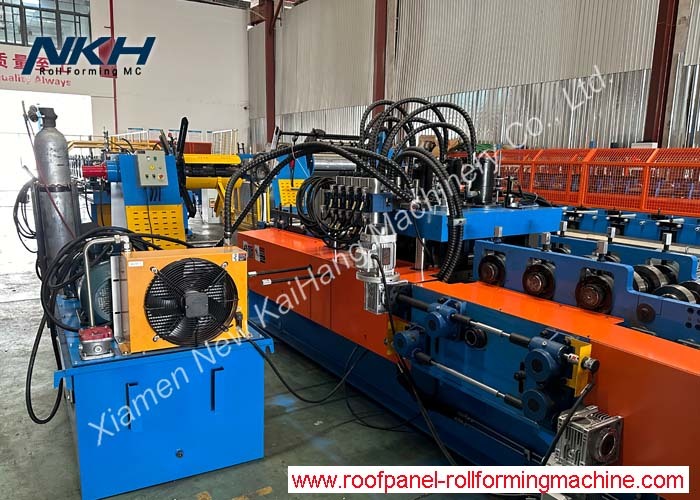

Profilzeichnung/Layout/Referenzbilder der Ausrüstung:
