Individuelle Auto-CZ-Purlin-Rollformmaschinen Vorkonstruktion von Gebäuden Eine Maschine für mehrere Produkte

Produkt-Beschreibung

Auto C80-300 Purlin Rollenformmaschine, Metall Rollenformmaschine

Schnelle Einzelheiten:

1. Dicke: 1,5 mm bis 3,0 mm
2. Material: Verzinkte Bleche
3. Materialgewicht: 5 Mt
4. Innerer Durchmesser der Spule: 508 mm
5. Antrieb: mit 22 kW angetriebenem Motor
6. Schneidweise: durch hydraulische Antriebsanlage, Vor- und Nachschneiden
7. Schnittentoleranz: ±1 mm

Anwendung:

Unser Hersteller ist einer der führenden Lieferanten in China über die C oder Z Abschnitt Purline Maschine,

Die CZ Purlin-Produktion kann von derselben Linie

und ohne Ersatzteilebei der Änderung der verschiedenen Fertigungsstücke.

Sie können C & Z Purlin Maschine wählen, oder getrennt C oder getrennt Z Purlin Maschine

Die C-Profilbreite kann durch Handrad- oder Servomotorsteuerung eingestellt werden.

Der folgende Stil ist die Hochgeschwindigkeits-C-Rollformlinie.

Maschinenliste:

1. Hydraulischer Entwickler oder manuelles Entwickler-Rack
2. Vornivelliervorrichtung
3. Rollenformmaschine
4. Hydraulische Vorrichtung für die Nachschneidung
5. Es ist ausgegangen.
6. Steuerungssysteme für SPS

Beschreibung/technische Parameter der kompletten Linie:

• 5TX600mm Hydraulischer Entwickler oder manueller Entwickler

Sie können adoptieren:

Manuelle Entwicklung

Hydraulische Un-Coiler

Hydraulischer und angetriebener Entwickler

• Vornivellierungsvorrichtung

Vor-Ebeneinrichtung mit 4 über 3 Wellen zur Entfernung des Spulen-Sets

Teilen Sie den gleichen Motor mit dem Rollen früher

• Rollenformmaschine mit Schnittdetails wie in der nachstehenden Tabelle:

• PLC-Steuerungssystem

Steuerung der Menge & Schneidlänge automatisch

Kombiniert mit: PLC der Marke Siemens und Touchscreen

Schneider-Inverter, Omron-Coder usw.

Toleranz für die Schnittlänge≤±1 mm

Steuerungsspannung 24V

• Produktregal 4 Meter lang, gewalzt

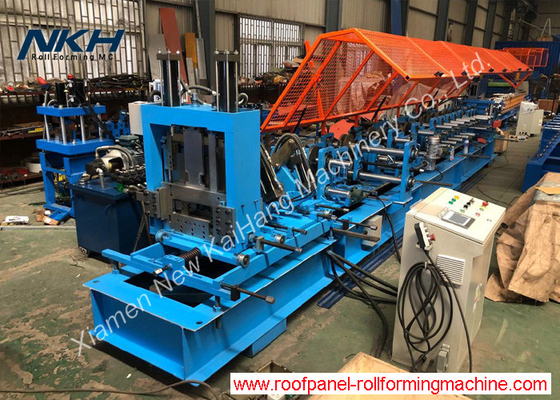

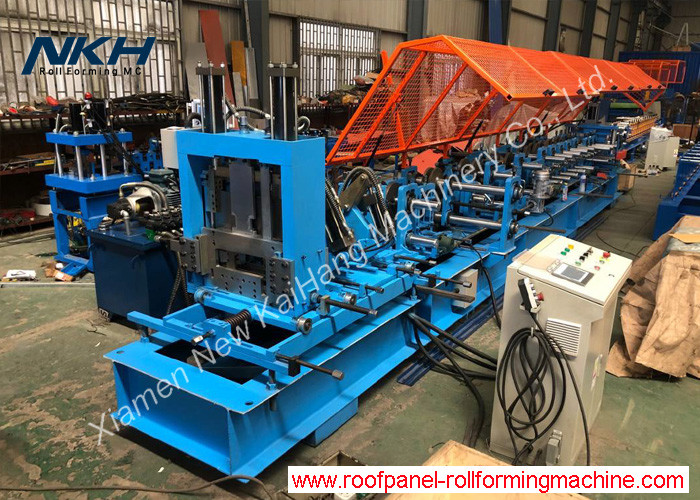

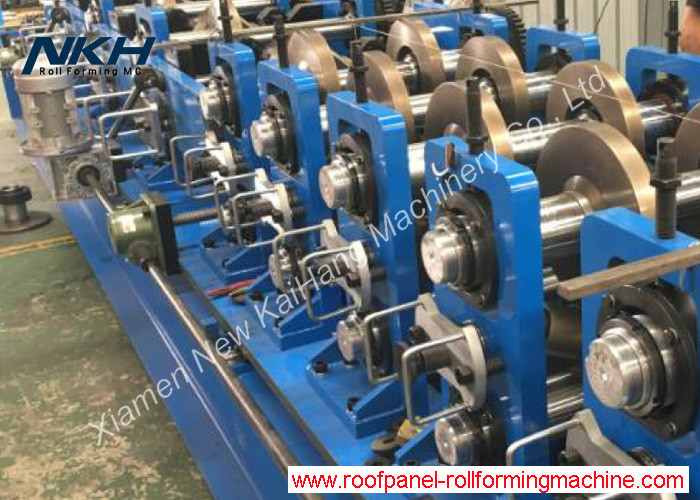

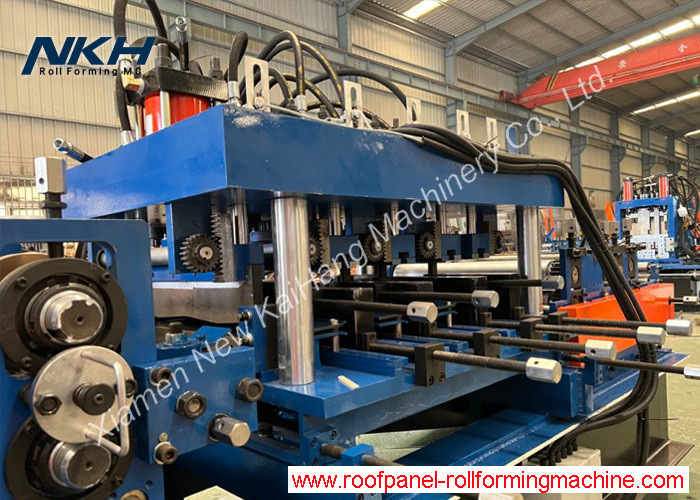

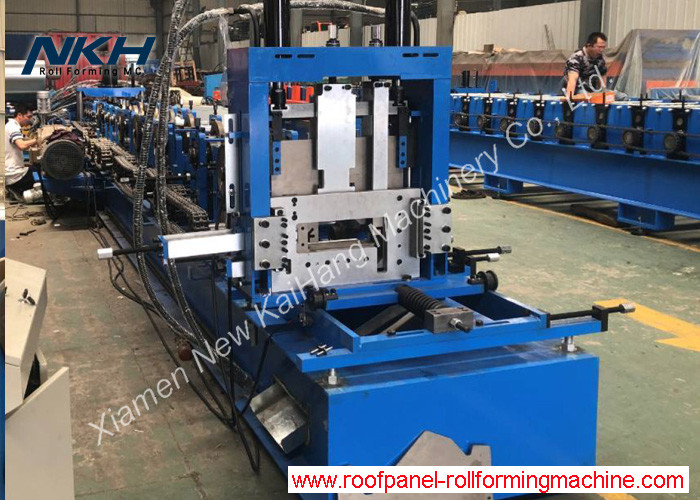

Profilzeichnung/Layout/Referenzbilder der Ausrüstung:
