Produkt-Beschreibung
Maschine zur Herstellung von Stahlblechen
Eigenschaften der Rollenformmaschine:
Ein Abflussrohr hat viele verschiedene Namen, wie Wasserrohr, Abflussrohr, Abflussrohr und Dachabflussrohr usw. Laut Wiki werden die Abflussrohren hauptsächlich wie folgt angewendet:
Zu Beginn sind die Abströmungen aus Kunststoff, dann aus PVC, durch den Fortschritt der Rollenformtechnik wenden sich die Menschen an Rollenformrohre, und in der NeuzeitDie meisten Abflussleitungen oder Regenleitungen wurden aus vorlackiertem Stahl hergestellt., verzinkter Stahl, Aluminium oder Kupfer.
Schnelle Einzelheiten:
1. Dicke: 0,4-0,6 mm
2Material: vorgefärbter Stahl, galvanisierter Stahl, Aluminium oder Kupfer
3. Eingangsbreite: 518 mm
4. Materialgewicht: 3 MT
5. Spuleninnendurchmesser: 470 mm
6Material für Walzen: 45#, CNC, chromiert
7Schnittmaterial: Cr12, Wärmebehandlung
8Schnittentfernung: ± 1 mm
Maschinenliste:
1. 3TX600mm Hydraulischer und angetriebener Abwickler
2. Rollenformmaschine
3. Hydraulisches Schneidegerät
4- Der Tisch ist aus.
5. PLC-Steuerungssysteme
Beschreibung/technische Parameter der kompletten Linie:
- 3TX600mm Hydraulischer und angetriebener Abwickler
Motorisierter Fahrtyp
Hydraulisches System für Ausdehnungsspule-Innenloch mit 4 Handflächen
Verknüpfungs-Verknüpfungs-Erweiterungssystem
Pumpenleistung = 1,5 kW
Frequenzumrichter zur Regulierung der Drehgeschwindigkeit: Motor: 2,2 kW
Lastkapazität = 3 Tonnen;
Spirale Innerer Durchmesser = 451-530 mm
Außendurchmesser der Spule = max.1500 mm
Breite der Spirale = max. 600 mm
Antriebsmotor zur Drehung der Spule
Grenzschalter für die automatische Stopp-/Startvorrichtung
- Rollenformmaschine mit Schnittdetails wie in der nachstehenden Tabelle:
| geeignetes Rollenformmaterial |
mit einer Breite von nicht mehr als 30 mm, |
| Stärke |
0.4mm-0.6mm |
| Breite des Spulenanschlusses |
518 mm |
| Konstruktion des Fahrzeugrahmens |
Entwurf von Wandplatten-Rahmen |
| Rollenformstufen |
20 Stufen |
| Werkstoff der Formwalze |
45# Stahl, CNC-Drehmaschinen, hartchrombeschichtet |
| Schachtendurchmesser |
Φ75 mm |
| Hauptmotorleistung |
7.5 kW mit Reduktor |
| Rollgeschwindigkeit des Rollvorhers |
12 bis 15 m/min |
| Hydraulische Gruppenleistung |
4.0 Kw |
| Material der Schneidklinge |
Cr12, Hörbehandlung |
| Elektrische Spannungsnorm |
380V/50Hz/3PH oder nach Kundenwünschen |
| Hauptfarbe der Maschinenfarbe |
RAL 5015 (blau) oder nach Kundenwünschen |
PLC der Marke Siemens und Touchscreen, Schneider/Shihlin/Delta Inverter der Marke Omron
Toleranz für die Schnittlänge≤±1 mm
Steuerungsspannung 24V
- Produktregal ohne Stromversorgung, 4 m lang

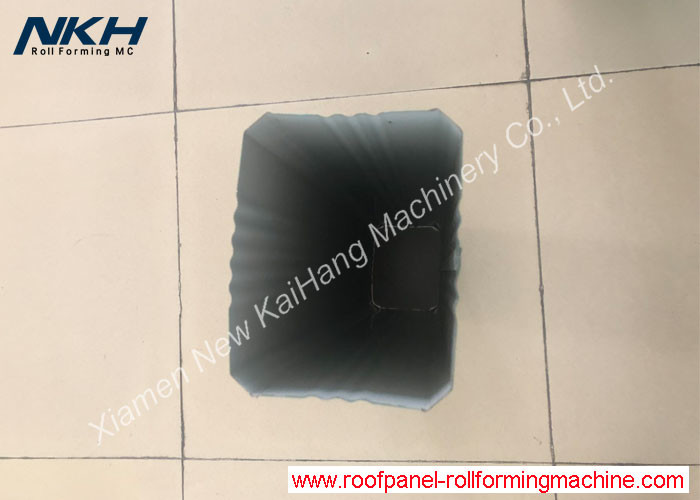

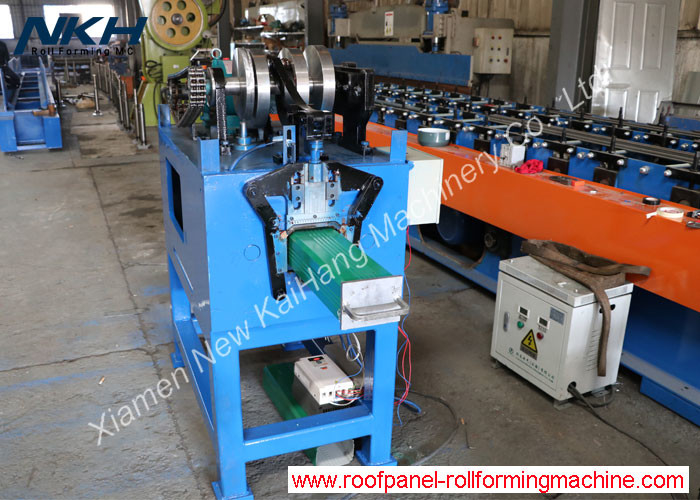

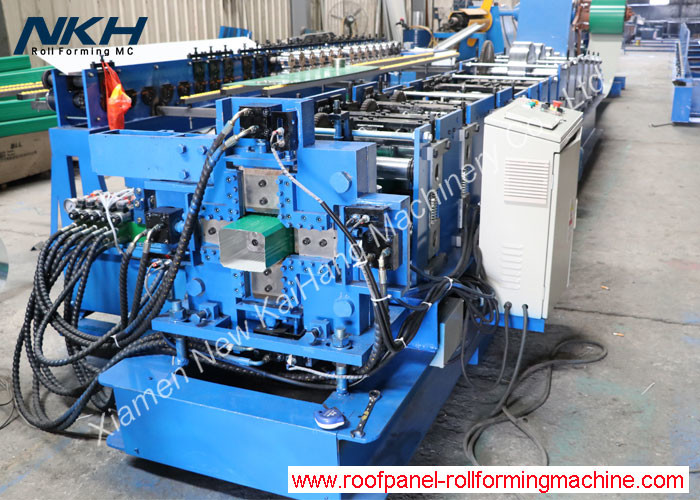

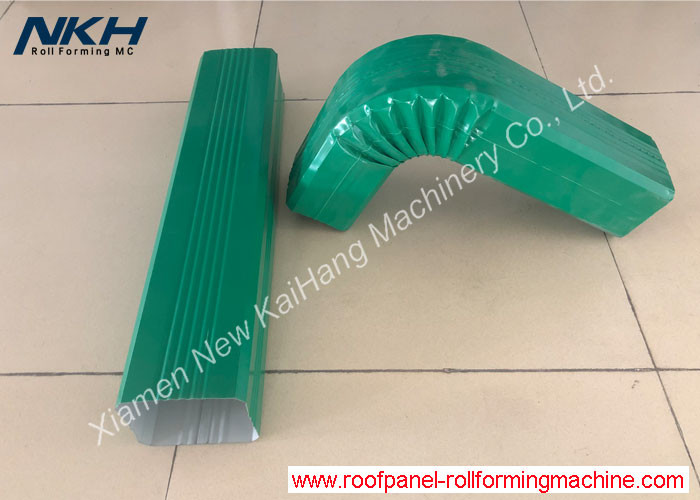

Profilzeichnung/Layout/Referenzbilder der Ausrüstung:
